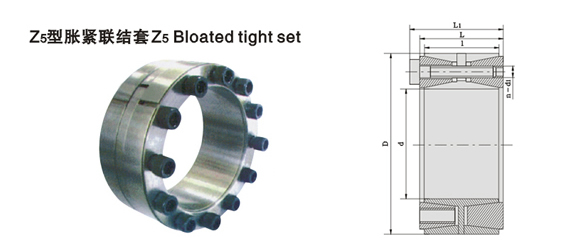

Z5型脹緊聯結套
地 址：河北省泊頭市工業區內6號車間
電 話：0317-8310667
傳 真：0317-8194995
郵 箱：btmcjx@163.com
產 品 說 明
特性: Z5型脹緊套與Z4型比較各錐環錐度相同，且內環中間有凸緣，便于拆卸。Z5型結合面較長，錐度較小，用于傳遞較大載荷和對中精度要求較高的場合。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例
|
基 本 尺 寸 |
額定負荷 |
脹套與軸 |
脹套與輪 |
螺釘的 |
重 量 | |||||||
|
d |
D |
l |
L |
L 1 |
d1 |
n |
軸向力 |
轉矩 | ||||
|
mm | ||||||||||||
|
100 |
145 |
60 |
65 |
77 |
M12 |
10 |
288 |
14.4 |
192 |
132 |
145 |
4.1 |
|
110 |
155 |
15.8 |
175 |
123 |
4.4 | |||||||
|
120 |
165 |
12 |
346 |
20.8 |
192 |
139 |
4.8 | |||||
|
130 |
180 |
68 |
74 |
86 |
M12 |
15 |
433 |
28.1 |
193 |
139 |
145 |
6.5 |
|
140 |
190 |
18 |
519 |
36.3 |
214 |
157 |
7.0 | |||||
|
150 |
200 |
39.0 |
200 |
150 |
7.4 | |||||||
|
160 |
210 |
21 |
606 |
48.5 |
219 |
167 |
7.8 | |||||
|
170 |
225 |
75 |
81 |
95 |
M14 |
18 |
712 |
60.6 |
215 |
162 |
230 |
10.0 |
|
180 |
235 |
64.1 |
203 |
155 |
10.6 | |||||||
|
190 |
250 |
88 |
94 |
108 |
20 |
792 |
75.2 |
178 |
135 |
14.3 | ||
|
200 |
260 |
24 |
950 |
95.0 |
203 |
156 |
15.0 | |||||
|
210 |
275 |
98 |
104 |
120 |
M16 |
18 |
970 |
102.0 |
187 |
142 |
355 |
17.5 |
|
220 |
285 |
990 |
109.0 |
183 |
141 |
19.8 | ||||||
|
240 |
305 |
24 |
1318 |
158.0 |
222 |
176 |
21.4 | |||||
|
250 |
315 |
1340 |
167.5 |
215 |
170 |
22.0 | ||||||
|
260 |
325 |
25 |
1370 |
178.0 |
172 |
23.0 | ||||||
|
280 |
355 |
120 |
126 |
144 |
M18 |
24 |
1590 |
222.5 |
188 |
149 |
485 |
35.2 |
|
300 |
375 |
25 |
1650 |
248.0 |
183 |
146 |
37.4 | |||||
|
320 |
405 |
135 |
142 |
162 |
M20 |
2140 |
344.0 |
192 |
152 |
690 |
51.3 | |
|
340 |
425 |
365.0 |
181 |
144 |
54.1 | |||||||
|
360 |
455 |
158 |
165 |
187 |
M22 |
2670 |
480.0 |
176 |
139 |
930 |
75.4 | |
|
380 |
475 |
508.0 |
166 |
133 |
79.0 | |||||||
|
400 |
495 |
535.0 |
158 |
128 |
82.8 | |||||||
|
420 |
515 |
30 |
3200 |
673.0 |
181 |
147 |
86.5 | |||||
|
450 |
555 |
172 |
180 |
204 |
M24 |
3700 |
832.5 |
175 |
142 |
1200 |
112.0 | |
|
480 |
585 |
32 |
3950 |
948.0 |
143 |
119.0 | ||||||
|
500 |
605 |
988.0 |
168 |
139 |
123.0 | |||||||
|
530 |
640 |
190 |
200 |
227 |
M27 |
30 |
4320 |
1145.0 |
157 |
130 |
1600 |
151.0 |
|
560 |
670 |
1210.0 |
148 |
124 |
160.0 | |||||||
|
600 |
710 |
32 |
4610 |
1380.0 |
147 |
124 |
170.0 | |||||
|
注：Z5型脹緊聯結套螺釘的機械性能等級為12.9級。 | ||||||||||||
